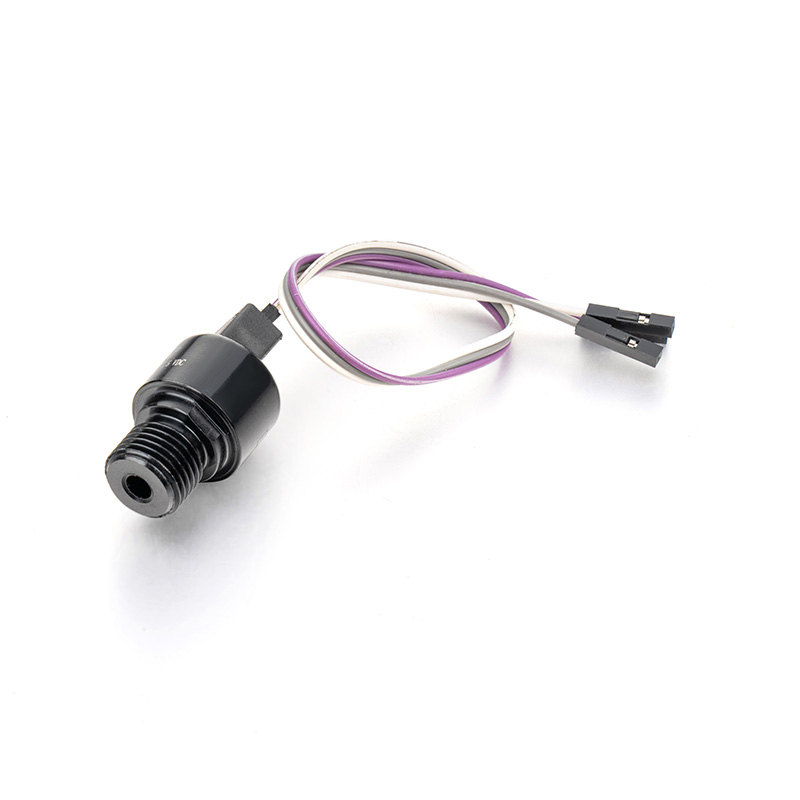

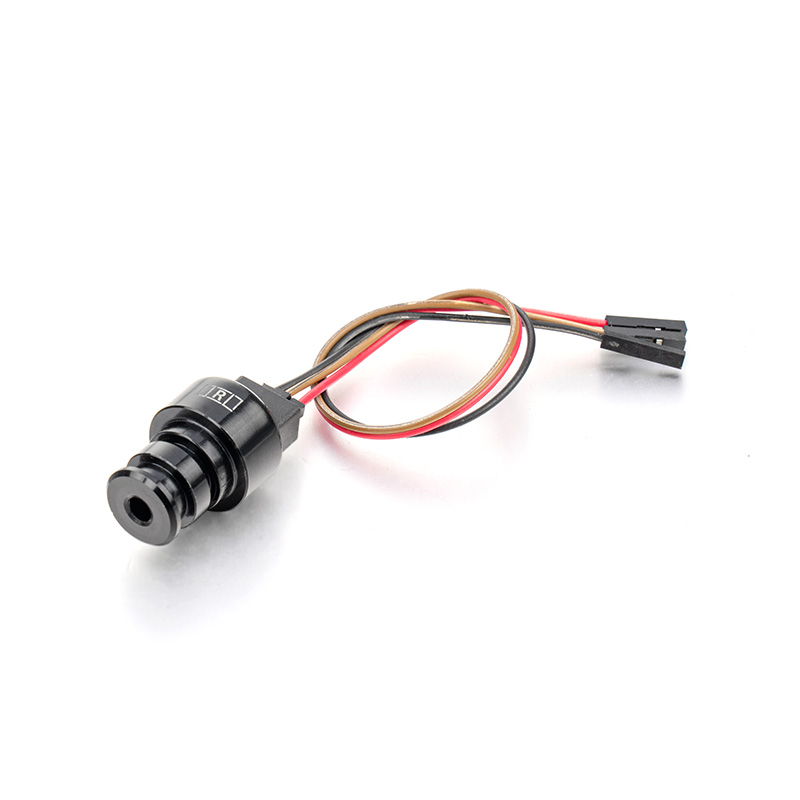

Senzor prevodníka HVAC

Ako funguje senzor tlaku HVAC tlaku?

Senzor prevodníka tlaku HVAC je zodpovedný za monitorovanie v reálnom čase a reguláciu zmien tlaku v zahrievaní, vetraní a klimatizačnom systéme (HVAC). Zhoushan Jiaerling Meter Co., Ltd. Senzor tlaku HVAC tlaku používa technológiu špičkovej snímky a procesné výrobné procesy na efektívne a presné meranie tlaku plynu alebo kvapaliny a premieňa tieto tlakové signály na výstupy elektrických signálov, čo poskytuje spoľahlivé údaje o podporu stabilnej prevádzky systému.
Analýza pracovného princípu
Jiaerling Senzor prevodníka HVAC je založená hlavne na odbore kmeňa a kapacitných snímacích technológií. Nasleduje hĺbková analýza pracovných princípov týchto dvoch technológií:
Princíp pracovného princípu odolnosti
Senzor tlaku odporu deformácie je vybavený elastickým citlivým prvkom, ako je kovová membrána alebo ukazovateľov. Ak tlak nameraného média (plyn alebo kvapalina) pôsobí na citlivý prvok, citlivý prvok prechádza miernou deformáciou. Táto deformácia spôsobuje zmenu v hodnote odporu z náradia a zmena hodnoty odporu je úmerná aplikovaného tlaku. Čím väčší je tlak, tým výraznejšia je zmena hodnoty odporu. Prostredníctvom meracieho obvodu sa táto zmena hodnoty odporu môže previesť na elektrický signál, aby sa dosiahlo presné meranie tlaku. Senzor tlakového tlaku na roztomilý tlak JRL využíva vysokohorské pohlavné meradlá a pokročilé obvody spracovania signálu, aby sa zabezpečila vysoká presnosť a stabilita výsledkov merania.
Kapacitný pracovný princíp
Senzor kapacitného tlaku meria tlak na základe zásady kondenzátorov. Senzor obsahuje dve elektródové doštičky, z ktorých jedna je pevná a druhá je pripojená k elastickému citlivému prvku. Ak tlak nameraného média pôsobí na citlivý prvok, deformácia citlivého prvku spôsobuje zmenu vzdialenosti medzi dvoma elektródovými doskami. Zmena hodnoty kapacity je úmerná aplikovaného tlaku. Čím väčší je tlak, tým výraznejšia je zmena hodnoty kapacity. Prostredníctvom meracieho obvodu sa môže zmena hodnoty kapacity previesť aj na elektrický signál, čím sa dosiahne vysoko presné meranie tlaku. Zhoushan Jiaerling Meter Co., Senzor kapacitného tlaku Ltd. používa vysoko presné elektródové dosky a pokročilé obvody merania kapacity, aby sa zabezpečila spoľahlivosť a presnosť merania.
Technické vlastnosti a výhody
Zhoushan Jiaerling Meter Co., Ltd. Senzor tlakového prevodníka HVAC má mnoho významných technických vlastností a výhod. Po prvé, senzor používa vysoko presné snímacie prvky a pokročilú technológiu spracovania signálu na zabezpečenie presnosti a stability merania. Po druhé, jeho široký rozsah merania a rýchlosť rýchlosti odozvy umožňujú senzoru prispôsobiť sa rôznym systémom HVAC s rôznymi úrovňami tlaku. Senzor má navyše aj funkcie samopalibrácie a sebadiagnostiky, ktoré môžu automaticky upraviť chybu merania a zistiť poruchové podmienky, čím sa znižuje náklady na údržbu a zjednodušenie procesu použitia.

Umiestnenie inštalácie a preventívne opatrenia senzora tlaku HVAC

Zásady inštalácie snímača tlaku
Ľahká údržba a prevádzka
Umiestnenie inštalácie senzora tlaku by sa malo vybrať v ľahko prístupnej oblasti pre dennú údržbu, kontrolu a riešenie problémov. Primerané usporiadanie môže zlepšiť efektívnosť práce, znížiť náklady na údržbu a zabezpečiť spoľahlivú prevádzku systému.
Drž sa ďalej od zdrojov rušenia
Pri výbere umiestnenia inštalácie by sa malo vyhnúť environmentálnym faktorom, ako sú vysoká teplota, vysoká vlhkosť, vysoké vibrácie a silné elektromagnetické rušenie. Tieto faktory môžu mať nepriaznivý vplyv na výsledky merania senzora, čo vedie k nepresným údajom a nestabilnému systému. Preto je nevyhnutné zvoliť relatívne stabilné prostredie.
Stabilná plocha
V procesnom potrubí by mal byť senzor tlaku nainštalovaný v oblasti, kde je prietok tekutín relatívne stabilný. Nečistoty a turbulencie v tekutine budú interferovať so senzorom a ovplyvnia presnosť merania. Výberom vhodného inštalačného miesta je možné tieto interferencie minimalizovať.
V prípade rôznych typov systémov HVAC sa bude špecifická inštalačná poloha senzora tlaku líšiť. Napríklad pri meraní tlaku kondenzačného plynu by mal byť senzor umiestnený v hornej časti potrubia, aby sa zabránilo kondenzácii ovplyvniť senzor; Zatiaľ čo pri meraní tlaku kvapaliny by mal byť senzor nainštalovaný na strane potrubia, blízko dna, aby sa zabezpečila presnosť merania.
Preventívne opatrenia na inštaláciu snímača HVAC
Pri inštalácii Senzory tlakového prevodníka HVAC , zákazníci musia venovať osobitnú pozornosť nasledujúcim bodom, aby sa zabezpečilo výkonnosť a služba životnosti senzora:
Skontrolujte veľkosť montážneho otvoru
Uistite sa, že veľkosť montážneho otvoru zodpovedá špecifikácii vlákna senzora, aby sa predišlo poškodeniu snímača počas inštalácie. Ak sa zistí, že veľkosť montážneho otvoru je nevhodná, mala by byť upravená pomocou vhodných nástrojov, aby sa zabezpečila hladká inštalácia.
Vyčistite montážny povrch
Pred inštaláciou nezabudnite vyčistiť montážny povrch a závity senzora čistou handričkou alebo bavlneným tampónom, aby ste sa uistili, že neexistujú žiadne nečistoty a škvrny od oleja. Dobré čistenie pomáha vytvárať účinné tesnenie a zabrániť úniku počas prevádzky.
Nainštalujte tesniaci tesnenie
Počas procesu inštalácie nezabudnite použiť vhodné tesnenie tesnenia a uistite sa, že tesnenie pevne zapadá do rozhrania. Toto opatrenie môže účinne zabrániť úniku kvapaliny alebo plynu a zabezpečiť presnosť údajov o meraní.
Vyhýbajte sa nadmerne zvlneniu
Pri otáčaní senzora do utiahnutia polohy buďte opatrní, aby ste sa nestretli, aby ste zabránili poškodeniu závitov alebo tesnení. Všeobecne platí, že použitie príslušného inštalačného krútiaceho momentu môže zabezpečiť, aby bol senzor pevne nainštalovaný, a zaisťuje jeho normálnu prevádzku.
Pripojenie káblov
Pri vytváraní káblových pripojení sa uistite, že pripojenie je pevné a spoľahlivé. Odporúča sa použiť tienené káble na zníženie rizika elektromagnetického rušenia. Zároveň by sa mal kábel držať ďalej od silných elektrických vedení alebo miest s pulznými vlnami, aby sa predišlo rušeniu signálu a zabezpečilo sa stabilita systému.
Testovanie a kalibrácia
Po inštalácii musí byť senzor úplne testovaný a kalibrovaný, aby sa zabezpečilo, že jeho presnosť merania spĺňa vopred určené požiadavky. JRL poskytuje profesionálne testovacie a kalibračné služby na splnenie vysokých štandardov zákazníkov a zabezpečenie efektívnej prevádzky systému.
